Блочный арбалет с луком из рессоры

Введение

В этой статье описывается как изготовить мощный и надежный арбалет из доступных материалов. Предполагаю, что вы знакомы с общей конструкцией арбалета, назначением его отдельных узлов и применяемыми терминами. Хотелось бы поделится опытом в конструировании этого вида оружия, предложить свои наработки и достижения. Считаю, что вам будет интересно узнать то, как в условиях мастерской средней оснащенности, используя подручные материалы изготовить арбалет, который по своим характеристикам приближается к заводским моделям.

Характеристики

  • Вес: 3 кг;
  • Длина: 960 мм;
  • Ширина: 820 мм;
  • Сила натяжения лука: 30-40 кг;
  • Оптимальный вес стрелы: 20-25 г;
  • Прицельная дальность стрельбы 80-100 м;
  • Глубина проникновения стрелы диаметром 7 мм и весом 15 г в сухую сосновую доску с расстояния 10 м: 4 см;
  • Усилие на спуске: 400-500 г.

Лук

Крепление

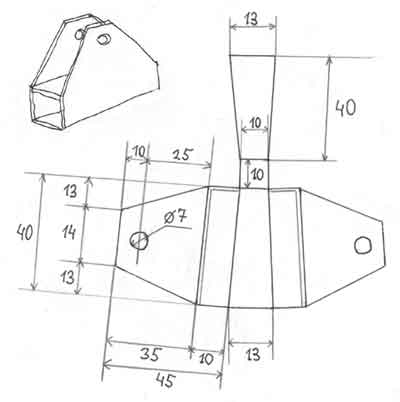

Центральной деталью, к которой будут крепиться плечи и ложе арбалета, является деталь, показанная на рис.1.

Она вырезается из железного листа толщиной 2,5-3 мм, затем гнется и сваривается. С помощью 2-х болтов, вставляемых в отверстия по центру крепежного устройства и на конце ложи арбалета, последний легко разобрать для транспортировки и собрать в боевое положение. К крепежному устройству снизу приваривается стремя (рис. 2) для удобства при натяжении тетивы.

Стремя выгибается из проволоки диаметром 6-8 мм.

Плечи

Материал для изготовления - рессора от легкового автомобиля толщиной 5-6 мм. Размеры приведены на рис.3.

4 полукруглые выемки на широкой части плеча - отверстия для болтов, с помощью которых плечи будут привинчены к креплению. Я намеренно отказываюсь от сверления отверстий, которые, по моему, ослабят плечи, и могут привести к их поломке и деформации. Еще одно преимущество этого способа крепления - простора. Не нужно искать способ просверлить в твердой, каленой стали отверстия. Да и как это можно сделать? Разве что отпускать металл, сверлить, затем закаливать снова.

Существует мнение, что использование рессор в качестве материала для плечей опасно. Они ломаются (особенно на морозе) в местах крепления, плюс при изломе рессора выкидывает мелкие осколки в виде иголок.

Блоки

Чем хорошо использование блоков? Во-первых, облегчается натяжение: два блока и удлиненная в 3 раза тетива дает выигрыш в силе. Натянуть подобный лук в несколько раз легче, чем если бы вы напрямую соединили оба конца плечей тетивой. Во-вторых, после спуска, тетива будет скользить по поверхности ложе в 1,5 - 2 раза быстрее, соответственно, возрастет и начальная скорости стрелы, дальнобойность арбалета.

К недостаткам блочной системы можно отнести большую (ударение на первый слог) сложность в изготовлении, использование дополнительного устройство для закрепления блоков на концах плечей и незначительное увеличение общего веса оружия.

Схема намотки тетивы приведена на рис. 4.

Чертеж детали, с помощью которой блоки крепятся на концах плечей, приведен на рис. 5.

Размеры колеса, по выемке которого скользит тетива, даны на рис.6

Тетива

Стальной трос диаметром 2-3 мм. Более толстый сложнее связать и прикрепить, более тонкий будет растягиваться в процессе эксплуатации и может перетереться и разорваться. На концах завязываете обыкновенная дубовая петля (рис. 7).

Узел на конце троса сильно затягивается и его очень трудно развязать. Тетиву лучше прикреплять не напрямую к оси блока, а использовать дополнительные детали (рис. 8).

Это позволит более равномерно распределить нагрузку и избежать перетирания тетивы.

Ложе

Материал для изготовления - осиновая, кленовая доска толщиной 30 мм (легко поддающиеся обработке вязкие и прочные материалы с достаточно красивой текстурой). Дуб слишком тяжел, труден для обработки и легко колется; сосна, ель - коробятся при намокании, недостаточно прочны. Ложе будет смотреться красивее, если его отшлифовать и вскрыть лаком. Размеры приведены на рис. 9.

Особое внимание следует уделить направляющему пазу для стрелы. Он должен быть ровным и хорошо отшлифованным. От состояния паза зависит точность стрельбы. Ширина паза должна равняться диаметру стрелы. Паз удобно пропилить при помощи циркулярной пилы. Позаботьтесь об удобстве эксплуатации и эргономике оружия: подберите оптимальное расстояние от рукоятки до спускового крючка, приделайте к ложе цевье (как у АКМ). Наличие приклада и упрощает прицеливание и существенно повышает точность стрельбы.

Для удержания стрелы используется пружина, которая прижимает стрелу к ложе и не дает ей выпасть из направляющего паза до выстрела.

В качестве прицельного приспособления можно установить на арбалет оптический прицел, использовать готовые прицелы от пулевого оружия. Одно из решений - использование целика и мушки. Вертикальные поправки осуществляются целиком, укрепленным на крышке спускового механизма, а горизонтальные - мушкой, укрепленной на детали крепления плечей и ложе. Для транспортирования удобно, если прицел сделан съемным.

Спусковой механизм

Материал для изготовления - листовое железо толщиной 6-7 мм, размеры приведены на рис. 10.

Детали монтируются непосредственно в ложе, без изготовления отдельного корпуса. В ложе вырезается гнездо, просверливаются сквозные отверстия для осей, на которых будут крепиться детали спуска, монтируется механизм (рис. 11).

При эксплуатации не было замечено ни одного (!) самопроизвольного срабатывания. Спуск плавный, удобный, чрезмерных усилий прилагать на требуется.

Стрелы

Для достижения точности попадания, хорошей кучности стрелы должны быть правильно и качественно изготовлены, быть однообразными по весу, форме, размерам, оперению (под группу одинаковых стрел можно пристрелять арбалет, найти оптимальные установки прицела) Стрелы для арбалета должны быть прочными и жесткими, потому что арбалет передает стреле значительное количество энергии. Хрупкая, небрежно изготовленная, плохо сбалансированная стрела разрушится при спуске или попадании в мишень.

Рекомендуемый вес стрелы (в граммах) равен:

  • минимальный: натяжение лука (в граммах) разделить на 5000;
  • максимальный: натяжение лука (в граммах) разделить на 2000;

Таким образом, для арбалета с силой натяжения 40 кг получаем следующий диапазон веса: 10-25 г. Дальность полета стрелы зависит от площади лобового сопротивления, массы стрелы и количества переданной ей от тетивы энергии. Малое значение отношения площади лобового сопротивления к массе приведет к тому, что дальность полета стрелы будет большей (если принять значение количество энергии за константу). Уменьшение длины стрелы также улучшает ее летные качества, поскольку с увеличением длины турбулентность воздушного потока, параллельного цилиндрической поверхности, увеличивается, поглощая большее количество энергии.

Как видно на рис. 12, стрела состоит из оперения, наконечника, древка, затыльника.

Если древко изготавливается из дерева, то затыльник может отсутствовать. Торец арбалетной стрелы ровный, без ушка для тетивы. Можно переделать стрелы от спортивных луков, утяжелив их и уменьшив длину.

Ориентировочные параметры стрел для арбалетов:

  • Длина: 120 - 170 мм;
  • Диаметр: 7 - 8 мм;
  • Количество перьев: 3 или 4 шт.;
  • Длина пера: 30 - 50 мм;
  • Высота пера: 5 - 8 мм;
  • Вес стрелы: 10 - 40 гр.

Центр тяжести должен быть расположен на расстоянии 1/3 от наконечника (смотри рис. 13).

Владимир
